उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
PASSION
प्रमाणन:
CE
मॉडल संख्या:
पीसीएसडी-19

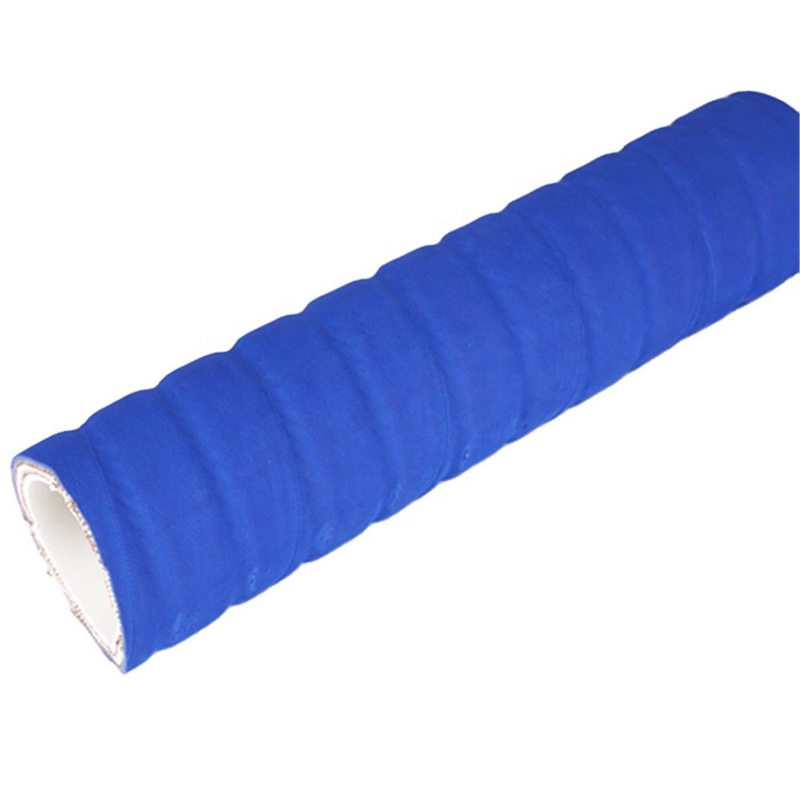

UHMWPE/EPDM कम्पोजिट इनर ट्यूबसल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, अमोनिया और मेथनॉल सहित 98% संक्षारक रसायनों के प्रति असाधारण प्रतिरोध
कार्य दबावः 16 बार (230 PSI), फट दबावः 48 बार (690 PSI)औद्योगिक तरल पदार्थ हस्तांतरण के लिए विश्वसनीय और सुरक्षित
व्यापक तापमान रेंज और यूवी विरोधी सुरक्षाबाहरी और कठोर औद्योगिक वातावरण (-40°C से +80°C) के लिए उपयुक्त
| तुलना | UHMWPE/EPDM रासायनिक नली | पारंपरिक रबर रासायनिक नली |
|---|---|---|
| रासायनिक प्रतिरोध | 98% संगतता (मजबूत एसिड और क्षार सहित) | 60-70% संगतता (सीमित) |
| घर्षण प्रतिरोध | उत्कृष्ट (UHMWPE आंतरिक परत) | मध्यम (जल्दी पहनता है) |
| लचीलापन | मोड़ त्रिज्या = 5x ओडी (आसान हैंडलिंग) | झुकने का त्रिज्या = 8x ओडी (कठोर) |
| यूवी प्रतिरोधी / उम्र बढ़ने | उच्चतर (यूवी विरोधी additives के साथ EPDM कवर) | सूर्य के प्रकाश में टूटने की प्रवृत्ति |
| वजन | हल्का वजन (≤ 0.90 किलोग्राम/एम 1 आईडी के लिए) | भारी |
अनन्य प्रवाहकीय डिजाइन(वैकल्पिक) ️ ज्वलनशील तरल पदार्थ हस्तांतरण के दौरान स्थिर चिंगारी के जोखिम को समाप्त करता है
प्रवाहकीय आंतरिक परत→ कार्बन-काला से भरा हुआ यूएचएमडब्ल्यूपीई सीधे स्थैतिक रूप से डिस्चार्ज करता है, बाहरी ग्राउंडिंग की आवश्यकता नहीं होती है
मानक नली से सुरक्षित→ ज्वलनशील रसायनों (जैसे, मेथनॉल, सॉल्वैंट्स) को स्थानांतरित करते समय स्थैतिक निर्माण को रोकता है
| विरोधी स्थैतिक तंत्र | UHMWPE रासायनिक नली (चालक परत के साथ) | मानक रबर रासायनिक नली |
|---|---|---|
| मार्गदर्शक | आंतरिक ट्यूब में कार्बन-काला | स्टील वायर हेलिक्स पर निर्भर करता है (यदि मौजूद हो) |
| विश्वसनीयता | 100% प्रभावी, कोई ग्राउंडिंग विफलता जोखिम नहीं | तार हेलिक्स टूट गया है अगर स्थैतिक निर्माण के लिए प्रवण |
| रखरखाव | कोई ग्राउंडिंग जांच की आवश्यकता नहीं है | समय-समय पर चालकता जांच की आवश्यकता होती है |
रासायनिक संयंत्रएसिड, क्षार, विलायक और औद्योगिक अपशिष्ट जल का स्थानांतरण
टैंक ट्रक और रेलगाड़ी लोडिंग/अनलोडिंगदैनिक थोक हस्तांतरण के लिए लचीला और टिकाऊ
खनन और पिघलनाक्षयकारी स्लरी और रासायनिक अभिकर्मकों का प्रबंधन करता है
अपशिष्ट जल उपचारक्लोराइड और आक्रामक अपशिष्ट के प्रतिरोधी

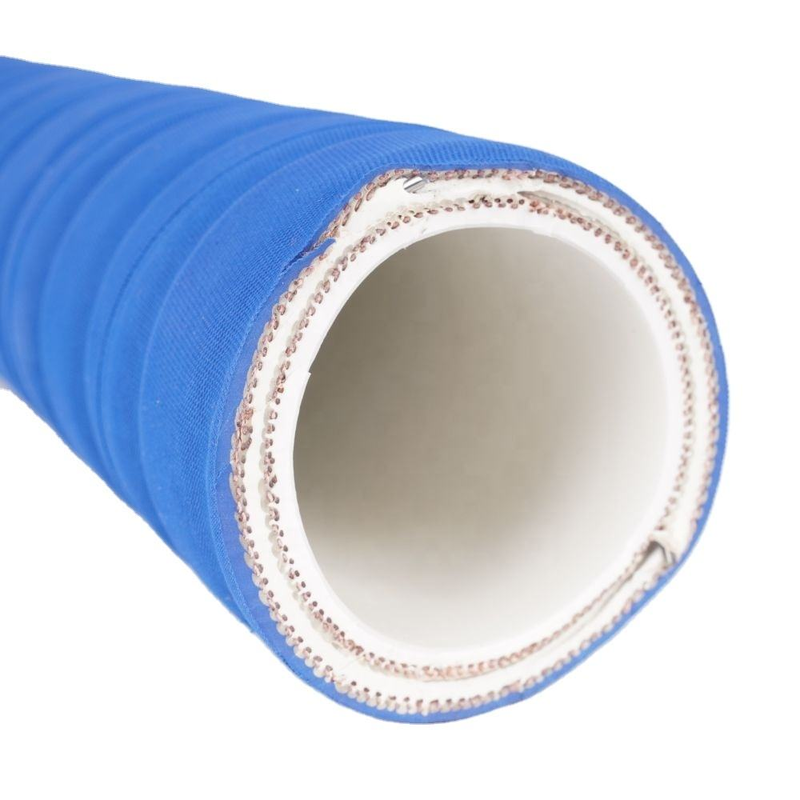

| परत | सामग्री और कार्य |
|---|---|
| 1 आंतरिक नली | यूएचएमडब्ल्यूपीई + ईपीडीएमअति चिकनी, विरोधी स्थैतिक (वैकल्पिक), 98% रसायनों के लिए प्रतिरोधी |
| 2 सुदृढीकरण | उच्च तन्यता वाले वस्त्रों के बहु-स्तर + हेलिक्स तारशक्ति, मोड़ प्रतिरोध और वैक्यूम प्रतिरोध प्रदान करता है |
| 3 बंधन परत | विशेष चिपकने वाला️ मजबूत इंटरलेयर आसंजन सुनिश्चित करता है, विघटन को रोकता है |
| 4 बाहरी आवरण | नीला ईपीडीएमघर्षण प्रतिरोधी, यूवी प्रतिरोधी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी |
| उपयोगकर्ता की चुनौतियाँ | हमारा समाधान |
|---|---|
| "हमारे रबर की नली मजबूत एसिड के साथ काम करने पर तेजी से खराब हो जाती है". | यूएचएमडब्ल्यूपीई आंतरिक ट्यूब 98% आक्रामक रसायनों का प्रतिरोध करता है, सेवा जीवन को 3 गुना लंबा करता है। |
| "होज बहुत कठोर हैं और संकीर्ण स्थानों में मार्ग कठिन हैं। " | मोड़ त्रिज्या = 5 गुना ओडी के साथ उत्कृष्ट लचीलापन, संभालना और स्थापित करना आसान है। |
| "बाहरी नली सूरज की रोशनी और मौसम में फट जाती है". | एंटी-यूवी ईपीडीएम कवर बेहतर उम्र बढ़ने और मौसम प्रतिरोध प्रदान करता है। |
| "स्थिर चिंगारी मेथनॉल स्थानांतरित करते समय सुरक्षा चिंता का विषय है। " | वैकल्पिक प्रवाहकीय आंतरिक परत बाहरी ग्राउंडिंग के बिना स्थैतिक जोखिम को समाप्त करती है। |
| भाग नं. | आंतरिक व्यास | बाहरी व्यास | कार्य दबाव | फटने का दबाव | वजन | कॉइल की लंबाई |
|---|---|---|---|---|---|---|
| पीसीएसडी-19 | 3/4" (19.1 मिमी) | 1.14" (31.6 मिमी) | 16 बार | 48 बार | 0.73 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-25 | 1" (25.4 मिमी) | 1.48" (37.6 मिमी) | 16 बार | 48 बार | 0.90 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-32 | 1-1/4 " (31.8 मिमी) | 1.79" (45.4 मिमी) | 16 बार | 48 बार | 1.14 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-38 | 1-1/2 " (38.1 मिमी) | 2.05" (52.0 मिमी) | 16 बार | 48 बार | 1.42 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-50 | 2" (50.8 मिमी) | 2.57" (65.4 मिमी) | 16 बार | 48 बार | 1.89 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-76 | 3" (76.2 मिमी) | 3.68" (93.4 मिमी) | 16 बार | 48 बार | 3.29 किलोग्राम/मीटर | 40 मीटर |
| पीसीएसडी-102 | 4" (101.6 मिमी) | 4.75" (120.6 मिमी) | 16 बार | 48 बार | 4.83 किलोग्राम/मीटर | 40 मीटर |
अन्य आकार (1-3/4", 2-1/4", 2-1/2", 6") और कस्टम लंबाई अनुरोध पर उपलब्ध है।
लम्बाईःकस्टम लंबाई 1 मीटर से 50 मीटर तक (मानक कॉइलः 40m/130ft)
फिटिंगःकैमलॉक, फ्लेन्ज, ग्रिड युग्मन या त्वरित कनेक्शन युग्मन
रंग कोडिंगःनीला (मानक), लाल, पीला या काला (लाइन पहचान के लिए)
संचालक विकल्पःज्वलनशील रासायनिक हस्तांतरण के लिए विरोधी स्थैतिक आंतरिक परत
30+ देशों में निर्यात किया जाता हैविश्व भर में रासायनिक, खनन और औद्योगिक बाजारों में विश्वसनीय
नली विनिर्माण के 10+ वर्ष3 मिलियन मीटर से अधिक सुरक्षित रासायनिक नली तैनात
गुणवत्ता आश्वासनप्रत्येक नली को शिपमेंट से पहले 1.5 गुना कार्य दबाव के लिए दबाव परीक्षण किया जाता है
